电缆绝缘层厚度取决于以下三个因素：
（1）工艺上允许的最小厚度。凭证制造工艺的可能性 ，绝缘层必需有一个最小厚度。lkV及以下的电缆的绝缘厚度基本上是按工艺上划定的最小厚度来确定的,若是凭证质料的平均电场强度的公式来盘算低压电缆的绝缘厚度 ，那就太薄了。例如500V的聚氯乙烯电缆,按聚氯乙烯击穿场强是10kV/mm计,清静系数取1.7 ，则绝缘厚度只有0.085m,这样小的厚度是无法生产的。
（2）电缆在制造和使用历程中遭受的机械力。电缆在制造和使用历程中,要受到拉伸、剪切、压、弯、扭等机械力的作用。lkV及以下的电缆 ，在确定绝缘厚度时 ，必需思量其可能遭受的种种机械力。大截面低压电缆比小截面低压电缆的绝缘厚度要大些 ，缘故原由就是前者所受的机械力比后者大。当知足了所遭受的机械力的绝缘厚度 ，其绝缘击穿强度的清静裕度是足够的。
（3）电缆绝缘质料的击穿强度。电压品级在6kV及以上的电缆 ，绝缘厚度的主要决议因素是绝缘质料的击穿强度。在讨论这个问题的时间,首先要搞清晰电力系统中电缆所遭受的电压情形。
电缆在电力系统中要遭受工频电压U0。U0是设计电压 ，一样平常相当于电缆线路的相电压。在举行电缆绝缘厚度盘算时 ，我们要取电缆的恒久工频试验电压,它是(2.5-3.0)U0。

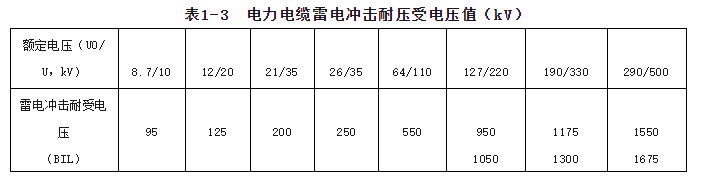

电缆在电力系统中还要遭受脉冲性子的大气过电压和内部过电压。大气过电压即雷电过电压。电缆线路一样平常不会遭到直击雷 ，雷电过电压只能从毗连的倾轧线侵入。装设避雷器能使电缆线路获得有用�；�。因此电缆所遭受的雷电过电压取决于避雷器的�；に�Up(Up是避雷器的攻击放电电压和残压两者之中数值较大者)。通常,取(120%-130%)Up为线路基本绝缘水平BIL( Base Insulate Level) ，也即电缆雷电攻击耐受电压。电力电缆雷电攻击耐受电压见表1-3。确定电缆绝缘厚度 ，应按BIL值举行盘算 ，由于内部过电压(即操作过电压)的幅值,一样平常低于雷电过电压的幅值。
注：表中220kV及以上有两个数值 ，可凭证避雷器的�；ぬ卣鳌⒈溲蛊骷扒阍呗返墓セ骶邓宦梢蛩鼐趟阊∪�。
综上所述 ，确定电缆绝缘厚度 ，要同时依据恒久工频试验电压和线路基本绝缘水平BIL来盘算 ，然后取其厚者。在详细设计中 ，一样平常接纳两种盘算要领。
1.用最/大/场/强/公式盘算
在交流电缆绝缘层中 ，靠近导体外貌的绝缘层所遭受的场强****** ，若电缆绝缘质料的击穿强度大于******场强 ，则
式中 G——绝缘质料击穿水平 ，kV/mm；
m——清静裕度 ，一样平常取1.2-1.6；
Emax——绝缘层******场强 ，kV/mm；
U——工频试验电压或雷电攻击耐受电压 ，kV；
rc——导体半径 ，mm；
R——绝缘外半径 ，mm。
经数学推导得出 ，绝缘外半径可以用以e为底的指数函数表达 ，即
则绝缘厚度为
上列公式中的U应取试验电压值。即取恒久工频试验电压（2.5-3.0）U0 ，或取雷电攻击耐受电压 ，见表1-3.
绝缘质料的击穿强度按差别的质料取值 ，严酷地讲 ，质料的击穿强度应凭证质料性子经试验确定 ，并且还与质料自己的厚度、导体半径等因素有关。
2.以平均场强公式盘算
挤包绝缘电缆的绝缘厚度 ，习惯上接纳平均场强的公式举行盘算。这是由于挤包绝缘电缆的击穿强度受导体半径等几何尺寸的影响较大。以平均场强公式盘算时,也需按工频电压和攻击电压两种情形划分举行盘算,然后取其厚者。
在恒久工频电压下,绝缘厚度
在攻击电压下,绝缘厚度
式中 BIL——基本绝缘水平(见表1-3),kV；
U0——设计电压,kV；
G、G'——划分为工频、攻击电压下绝缘质料击穿强度,拜见表1-4,kV/mm；
k1、k1'——划分为工频、攻击电压下击穿强度的温度系数,是室温下与导体最高温下击穿强度的比值,关于交联聚乙烯电缆,k1=1.1,k1'=1.13-1.20；
k2、k2'——划分为工频、攻击电压下的老化系数,凭证种种电缆的寿命曲线得出,关于交联聚乙烯电缆k2=4 ，k2'=1.1；
k3、k3'——划分为工频、攻击电压下未必因素影响引入的清静系数,一样平常均取1.1。(上述部分由东闯整理)

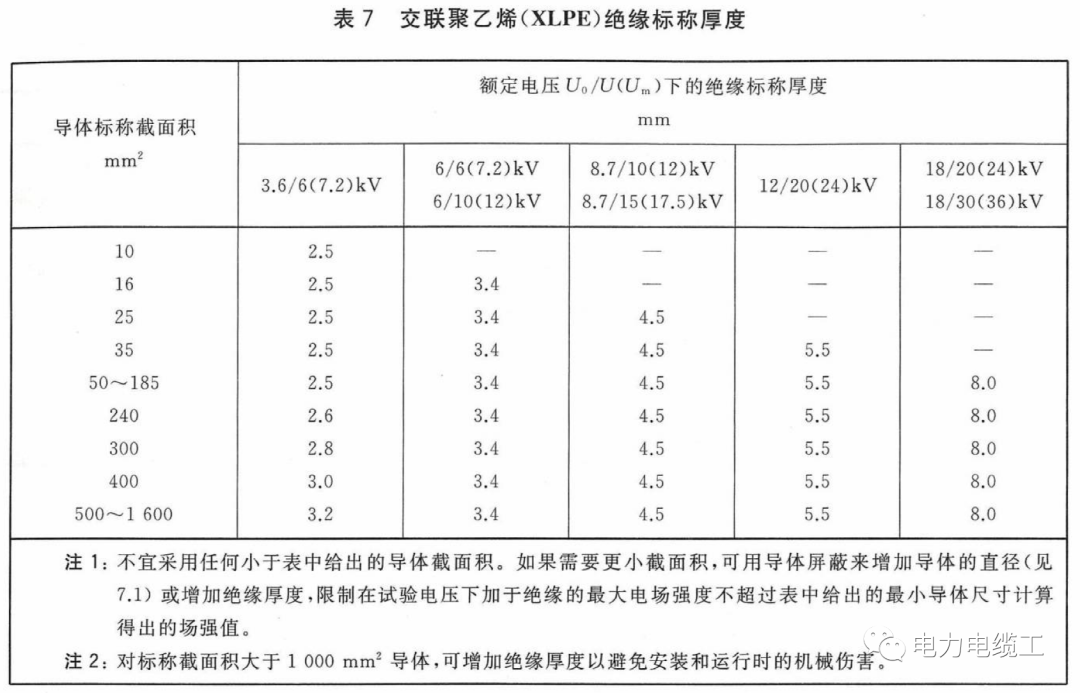

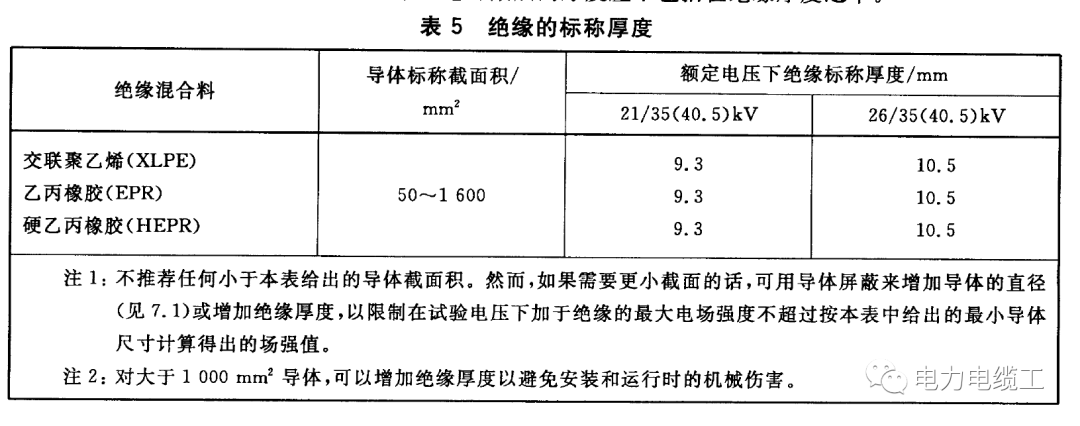

GB/T 12706中 ，35kV及以下电压品级XLPE绝缘电缆的绝缘厚度统一为上两表。中低压电缆绝缘中的电场强度不高 ，没有须要对绝缘层厚度分得太细 ，以免造成不须要的杂乱。
而高压XLPE绝缘电缆的绝缘厚度将凭证导体截面转变而转变。

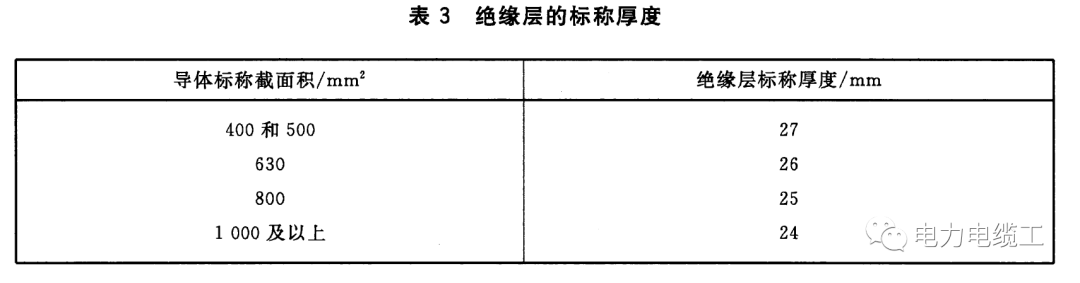

GB/T 18890.2-2015 额定电压220kV(Um=252 kV)交联聚乙烯绝缘电力电缆及其附件 第2部分：电缆。

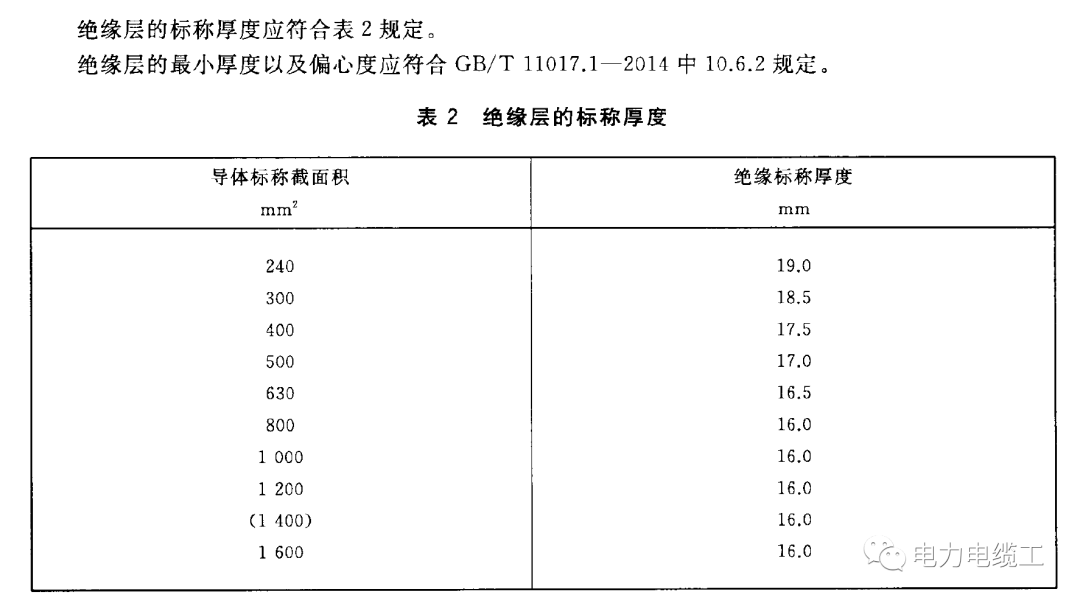

GBT 11017.2-2014 额定电压110kV（Um=126kV） 交联聚乙烯绝缘电力电缆及其附件 第2部分 电缆。
